特點與功能
一、產品主要特點：
1、高效率、無污染、高功率因數
CL2700系列高壓變頻調速系統采用的是功率單元串聯的高-高方案，采用了多繞組高壓移相變壓器，二次側繞組中流過的電流，在變壓器一次側疊加時，形成非常逼近正弦波的電流波形。經過實際測試，50HZ運行時，網側電流諧波 < 2%，電機側輸出電壓諧波 <1.5%（即使在40Hz時，仍然 < 2%），成套裝置的效率 > 96%（滿載時），功率因數 > 0.95。
完全滿足了IEEE 519 - 1992對電壓、電流諧波含量的要求。
采用自主開發的專用PWM控制方法，比同類產品其它控制方法可進一步降低輸出電壓諧波1~2%。
2、先進的故障單元旁路運行（專業核心技術）
為了提高系統的可靠性，整個變頻調速系統中考慮了一定的輸出電壓裕量，僅在各功率單元中增加了旁路電路。當某個功率單元出現故障時，可以自動監測故障并啟動旁路電路，使得該單元不再投入運行，同時程序會自動進行運算，調整算法，使得輸出的三相線電壓仍然完全對稱，電機的運行不受任何影響。
3、高性能的控制技術
CL2700系列高壓變頻調速系統率先實現了簡易矢量控制技術，可以實現恒轉矩快速動態響應，并且具有加、減速自適應功能，即可根據運行工況參數的實際情況，自動調整加、減速時間，在不超過最大允許電流的情況下，快速達到設定頻率或轉速。同時，系統具有轉速追蹤功能，用戶可以不考慮電機目前的運行狀態，電機不需要停止轉動即可實現啟動、加速，減速或停機操作。
CL2700高壓變頻調速系統還可以實現加減速時間自適應功能。
4、高可靠性
控制電源可實現外部220V供電和高壓電源輔助供電雙路電源自動切換，同時配置了UPS，即使兩路電源都出現故障時，控制系統仍然可以工作足夠長的時間，控制整個系統安全停機，發出報警，并記錄故障時的所有狀態參數；
高壓主電路與低壓控制電路采用光纖傳輸，安全隔離，使得系統抗干擾能力強
當故障單元數目超過設定值時，系統可切換到工頻運行；
移相變壓器有完善的溫度監控功能；
獨特的功率柜風道設計，主要發熱元器件都靠近或處于風道中，散熱效果好，保證了系統的過載能力；
抗電網電壓波動能力強，電壓在-35%~+15%范圍內變化時，都可正常工作；當電網電壓在-15%~+15%范圍內波動時，系統可以達到額定輸出。
二、CL2700系列高壓變頻調速系統適用范圍
電力行業：鍋爐給水泵、循環水泵；灰漿泵、送風機、引風機、一次風機、增壓風機等； 采礦行業：礦井的排水泵、排風扇、提升機等；
冶金行業：高爐鼓風機、煉鋼制氧機、除塵風機等；
石化行業：大型輸油泵、化工生產的壓縮機等；
城市建設：自來水供水泵、集中空調壓縮機等；
電力、礦山、冶金、化工、交通等各個領域中采用大功率風機、水泵類機械中，CL2700系列高壓變頻調速系統進行調速控制，取代傳統的機械控制方法可以取得相當顯著的節能效果。
三、CL2700系列變頻調速系統性能指標
|
輸入 |
主回路電壓/頻率 |
3相3 kV 、6kV、10kV，45～55Hz |
|
控制回路 |
單相220V，50Hz/60Hz |
|
|
變動容許值 |
電壓：＋10%（輸入移相變壓器有±5%的抽頭）；電壓失衡率：<3%，頻率：±10% |
|
|
輸入功率因素 |
> 0.95（>20％額定負載) |
|
|
輸出 |
適用電機(kW) |
250～8000(6kV) 250～10000(10kV) |
|
額定容量(kVA) |
300～10000(6kV) 350～12500(10kV) |
|
|
額定電壓（3相） |
3kV、6kV、10kV |
|
|
電流過載能力 |
120% 額定負載1分鐘；150％，10秒；180％，立即保護 |
|
|
輸出頻率 |
0.5~120Hz |
|
|
運行控制特性 |
變頻器效率 |
> 0.96 （額定負載時） |
|
控制方法 |
高性能轉差自動補償?shù)腣VVF控制，簡易矢量控制 |
|
|
最高頻率 |
50~120Hz |
|
|
基本頻率 |
20~60Hz |
|
|
起動頻率 |
0.5~20Hz |
|
|
頻率分辨率 |
模擬設定：0.1%；數字設定：0.01Hz |
|
|
頻率精度 |
模擬設定：±0.5%最高頻率；數字設定：±0.1%最高頻率 |
|
|
加減速時間 |
0.5~3600s 可選擇 |
|
|
電壓頻率特性 |
基頻以下恒V/F，基頻以上恒功率 |
|
|
頻率設定 |
數字面板操作或模擬設定（4~20mA），上位機通訊設定 |
|
|
結構 |
防護等級 |
Ip20，其他等級可定制 |
|
整體結構 |
多柜式 |
|
|
冷卻方式 |
頂部風扇強制風冷 |
|
|
輸出信號 |
繼電器輸出 |
250VAC 1 2 A |
|
模擬表校準 |
50.0～200.0%（最小單位：0.1%） |
|
|
模擬表輸出 |
4~20mA |
|
|
結構 |
防護等級 |
Ip20，其他等級可定制 |
|
整體結構 |
多柜式 |
|
|
冷卻方式 |
頂部風扇強制風冷 |
|
|
保護 |
變頻器輸入過壓、欠壓保護，變頻器過流保護，變頻器輸出短路保護，輸入變壓器過熱保護，功率單元直流過壓、欠壓保護及過溫保護，功率單元通訊失敗保護，變頻器過壓、過流失速保護，控制電源故障保護等等。 |
|
|
使用環境 |
工作溫度： 0℃ ～ +45℃ 儲存溫度： -40℃～ +70℃ 相對濕度： 5% ～ 90%（無凝露） 海拔高度： < 1000米，1000米以上降額使用 |
|
|
安全規范 |
高壓變頻器可靠接地，可能觸及的金屬部件與外殼接地點處的電阻不大于0.1Ω，能夠承受按相應開關算出的短路電流沖擊（40kA以上），接地點有明顯的接地標志。高壓變頻器柜內裝屏蔽罩等防止電擊的保護設施。 |
|

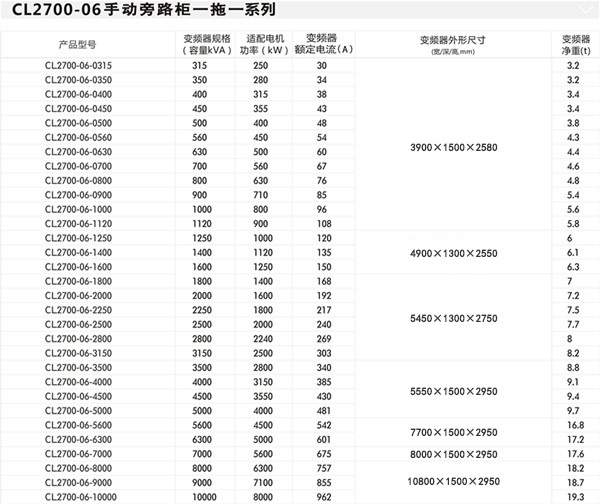

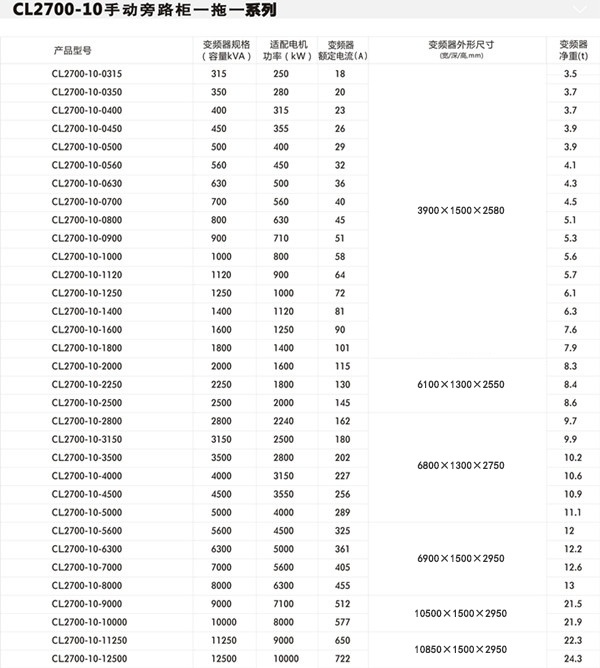

四、CL2700系列高壓變頻調速系統規格參數
